Cách đấu nối inverter hybrid an toàn và hiệu quả cho hệ điện mặt trời
Inverter hybrid đang được nhiều gia đình và doanh nghiệp quan tâm vì khả năng vừa hòa lưới, vừa sạc pin lưu trữ, đồng thời tối ưu mức tự dùng điện mặt trời. Với từ khóa cách đấu nối inverter hybrid, điều người dùng thực sự cần không chỉ là sơ đồ dây mà còn là nguyên tắc vận hành, điểm đấu đúng chuẩn và những lỗi dễ gây hỏng thiết bị. Bài viết này của Bảo Duy Hà Nội sẽ đi theo hướng thực hành, giúp bạn hiểu bản chất kết nối để làm việc hiệu quả hơn với kỹ thuật viên hoặc kiểm tra hệ thống đã lắp.
Khác với inverter hòa lưới thông thường, inverter hybrid có thêm cổng kết nối pin lưu trữ, cổng tải dự phòng và thường tích hợp chức năng giám sát thông minh. Vì vậy, cách đấu nối inverter hybrid cần được xem như một quy trình kỹ thuật tổng thể: từ PV array, pin lithium, AC grid cho đến tải ưu tiên. Chỉ một sai lệch nhỏ ở cực dương, cực âm, CB bảo vệ hay thứ tự đóng ngắt cũng có thể làm hệ thống báo lỗi, giảm hiệu suất hoặc mất an toàn điện.
Inverter hybrid là gì và vì sao cách đấu nối khác inverter thường?
Inverter hybrid là bộ biến đổi điện trung tâm có khả năng xử lý đồng thời điện từ tấm pin mặt trời, điện lưới và bộ pin lưu trữ. Thiết bị này ưu tiên dùng điện mặt trời trước, sau đó sạc pin, và chỉ lấy điện lưới khi cần. Điểm khác biệt lớn nhất nằm ở cấu trúc đấu nối: ngoài đầu vào DC từ pin mặt trời, inverter còn có đường kết nối battery, grid, load và cổng truyền thông BMS.
Chính vì nhiều đầu nối như vậy, người lắp đặt phải hiểu rõ thông số điện áp pin, dải MPPT, dòng sạc tối đa và yêu cầu tương thích với pin lithium. Nếu đấu sai cổng hoặc chọn sai tiết diện dây, hệ thống có thể hoạt động chập chờn, gây sụt áp hoặc quá nhiệt tại đầu cos, đặc biệt trong những ngày nắng cao điểm khi dòng phát sinh lớn.
Sơ đồ đấu nối cơ bản của inverter hybrid
Về nguyên tắc, cách đấu nối inverter hybrid thường gồm 4 phần chính. Thứ nhất là cụm tấm pin mặt trời kết nối vào cổng PV input qua CB DC và thiết bị chống sét nếu cần. Thứ hai là pin lưu trữ kết nối vào battery port, kèm cầu chì hoặc CB DC riêng. Thứ ba là cổng AC grid nối với điện lưới qua aptomat và thiết bị bảo vệ dòng rò. Thứ tư là cổng backup/load phục vụ các thiết bị ưu tiên khi mất điện.
Khi triển khai thực tế, kỹ thuật viên còn phải kiểm tra cực tính, điện áp hở mạch của chuỗi pin, giới hạn dòng nạp-xả của battery và thứ tự kết nối theo khuyến nghị hãng. Với nhiều model inverter, việc cắm battery trước khi kích hoạt hệ thống là yêu cầu bắt buộc để thiết bị nhận diện BMS đúng cách.
Các bước đấu nối cần tuân thủ để tránh lỗi hệ thống
Để đảm bảo an toàn, quy trình thường bắt đầu bằng việc ngắt toàn bộ nguồn AC, che nắng mặt tấm pin và xác nhận pin lưu trữ đang ở mức điện áp phù hợp. Sau đó, kỹ thuật viên kiểm tra sơ đồ đấu dây theo tài liệu của hãng, siết lực đúng chuẩn tại terminal, đi dây gọn, đánh dấu rõ từng tuyến và đo lại điện áp trước khi cấp nguồn.
- Bước 1: Xác định vị trí đặt inverter khô ráo, thông thoáng, có khoảng hở tản nhiệt.
- Bước 2: Đấu cổng PV từ chuỗi pin qua CB DC, SPD DC nếu hệ thống yêu cầu.
- Bước 3: Kết nối battery đúng cực, đúng chuẩn BMS và đúng điện áp danh định.
- Bước 4: Đấu AC grid và cổng backup/load theo sơ đồ hãng.
- Bước 5: Cấu hình thông số trên màn hình hoặc app giám sát.
- Bước 6: Chạy thử, kiểm tra cảnh báo và đo sản lượng nạp-xả thực tế.
Điểm quan trọng là không nên xem inverter hybrid như một hộp đấu dây đơn giản. Đây là thiết bị điện tử công suất, nên thao tác lắp đặt cần người có chuyên môn. Nếu bạn đang lập kế hoạch cho hệ thống áp mái, có thể tham khảo thêm bài chi phí lắp điện mặt trời áp mái tối ưu để hình dung tổng mức đầu tư và lựa chọn cấu hình phù hợp.
Những lỗi phổ biến khi đấu nối inverter hybrid
Trong thực tế, lỗi thường gặp nhất là đảo cực DC, dùng dây nhỏ hơn dòng thực tế, bỏ qua cầu chì bảo vệ battery hoặc đấu nhầm giữa cổng backup và cổng grid. Ngoài ra, nhiều hệ thống lỗi ngay từ đầu vì chọn pin lưu trữ không tương thích giao thức truyền thông với inverter. Khi đó, máy vẫn có thể bật nhưng không nhận sạc-xả chuẩn, dẫn tới báo lỗi BMS hoặc giảm tuổi thọ pin.
Một lỗi khác là đặt inverter ở vị trí bí gió hoặc gần nguồn nhiệt. Hybrid inverter tạo nhiệt đáng kể khi sạc pin và đổi nguồn liên tục; nếu không thông gió, thiết bị dễ giảm công suất hoặc tự ngắt để bảo vệ. Với hệ thống ở khu vực đô thị, việc thi công còn cần tính đến độ dài tuyến cáp và phương án bảo trì sau này.
Tiêu chí kiểm tra sau khi đấu nối

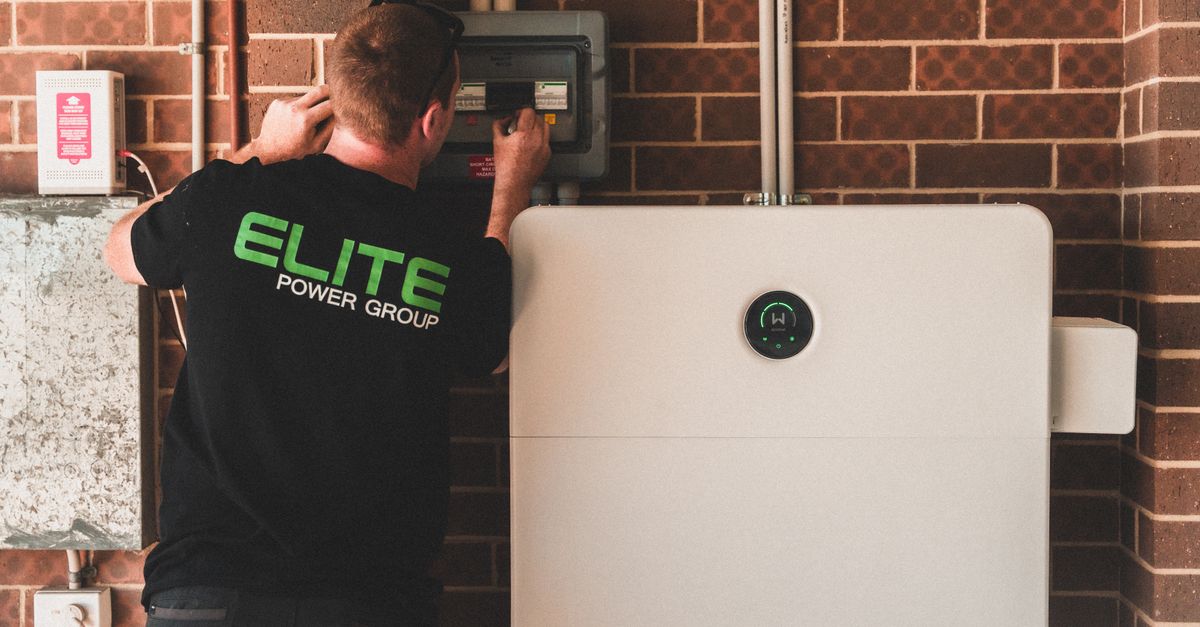

Sau khi hoàn tất lắp đặt, hệ thống nên được kiểm tra theo 3 lớp. Lớp đầu tiên là an toàn điện: siết đầu cos, đo cách điện, xác minh aptomat và SPD hoạt động đúng. Lớp thứ hai là vận hành: theo dõi inverter có nhận PV, lưới và pin lưu trữ hay không. Lớp thứ ba là hiệu suất: đo sản lượng ban ngày, mức tự dùng và khả năng cấp điện dự phòng khi mất lưới.
Nếu muốn tham khảo thêm góc nhìn về cấu hình nguồn và thiết bị, bạn có thể xem bài cách chọn inverter hybrid phù hợp cho hệ thống hoặc cách chọn inverter hybrid phù hợp cho hệ điện mặt trời. Hai bài này hữu ích khi bạn đang cân nhắc chọn thiết bị trước khi đi vào thi công.
Khi nào nên nhờ đơn vị kỹ thuật chuyên nghiệp?
Bạn nên nhờ đơn vị có kinh nghiệm khi hệ thống dùng pin lithium dung lượng lớn, inverter 3 pha, hoặc cần tích hợp giám sát từ xa, ATS và tải ưu tiên. Những dự án phức tạp thường đòi hỏi kiểm tra tương thích với pin, tối ưu dây dẫn, bố trí chống sét và nghiệm thu theo quy trình rõ ràng. Nếu công trình nằm ở khu vực miền Bắc, việc phối hợp với đội ngũ am hiểu điều kiện thời tiết và kiến trúc mái sẽ giúp giảm lỗi phát sinh.
Trong hệ sinh thái Bảo Duy, các trang như Bảo Duy Đà Nẵng hay Bảo Duy Yên Bái cũng cho thấy cách triển khai giải pháp năng lượng có thể linh hoạt theo từng khu vực, từng mặt bằng và từng nhu cầu sử dụng điện.
Nếu hệ thống của bạn đi kèm tiêu chuẩn nghiệm thu, nên đọc thêm quy trình nghiệm thu điện mặt trời Hà Nội chuẩn để biết các hạng mục cần kiểm tra trước khi bàn giao. Đây là bước rất hữu ích để hạn chế lỗi dây, lỗi cài đặt và lỗi vận hành sau lắp đặt.
Kết luận kỹ thuật dành cho người dùng thực tế
Hiểu đúng cách đấu nối inverter hybrid sẽ giúp bạn làm việc chủ động hơn với đơn vị thi công, đọc hiểu sơ đồ hệ thống và phát hiện sớm rủi ro kỹ thuật. Với cấu trúc nhiều cổng kết nối, thiết bị này không phù hợp kiểu lắp đặt cảm tính. Nguyên tắc đúng là: đúng sơ đồ, đúng điện áp, đúng tiết diện dây, đúng thứ tự đóng điện và đúng cấu hình BMS. Khi làm chuẩn từ đầu, hệ thống sẽ vận hành ổn định, lưu trữ hiệu quả và khai thác tốt phần điện mặt trời tự tạo ra cho gia đình hoặc doanh nghiệp.
Với những công trình cần giải pháp đồng bộ hơn, đội ngũ Bảo Duy Hà Nội có thể hỗ trợ từ tư vấn thiết bị, thiết kế sơ đồ cho tới kiểm tra vận hành, giúp hệ thống hybrid đi vào hoạt động an toàn và bền vững hơn.
