Cách chọn dây cáp DC cho hệ thống điện mặt trời an toàn và bền lâu
Chọn đúng dây cáp DC là một trong những bước ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của hệ thống điện mặt trời. Nhiều chủ đầu tư tập trung vào tấm pin hay inverter, nhưng lại xem nhẹ phần dây dẫn. Thực tế, dây cáp DC kém chất lượng có thể gây sụt áp, nóng cục bộ, tổn hao điện năng và thậm chí làm tăng rủi ro cháy nổ. Với kinh nghiệm triển khai thực tế tại Bảo Duy Hà Nội, việc chọn dây đúng không chỉ là câu chuyện kỹ thuật, mà còn là cách bảo vệ khoản đầu tư dài hạn.
Vì sao dây cáp DC cần được chọn kỹ?
Khác với dây điện dân dụng thông thường, dây cáp DC làm việc trong môi trường có điện áp một chiều ổn định nhưng khó ngắt hồ quang hơn khi xảy ra sự cố. Điều đó đòi hỏi lớp cách điện, lõi dẫn và khả năng chịu tia UV phải đạt chuẩn. Một sợi dây tốt sẽ giúp giảm tổn thất trên đường truyền, giữ điện áp đầu vào inverter ổn định và hạn chế hiện tượng giảm công suất vào giờ nắng gắt.
Nếu hệ thống đặt trên mái tôn, mái ngói hoặc khu vực có nhiệt độ bề mặt cao, dây cáp còn phải chịu được lão hóa do nhiệt và bức xạ mặt trời. Đây là lý do các kỹ sư thường ưu tiên dây chuyên dụng cho năng lượng mặt trời thay vì dùng dây điện thông thường. Ở một số dự án kết hợp nhiều công nghệ, chẳng hạn hệ hybrid có lưu trữ, việc tham khảo thêm các nguyên tắc lắp đặt từ bài Cách đấu nối inverter hybrid an toàn, đúng chuẩn cũng giúp đồng bộ toàn bộ tuyến DC – AC hợp lý hơn.
Tiêu chí quan trọng khi chọn dây cáp DC
Để biết cách chọn dây cáp DC đúng chuẩn, bạn nên kiểm tra đồng thời nhiều yếu tố thay vì chỉ nhìn vào giá. Dưới đây là các tiêu chí thực tế thường được đội ngũ thi công chuyên nghiệp ưu tiên:
- Tiết diện lõi dây: phải phù hợp với dòng điện danh định của chuỗi pin và chiều dài tuyến cáp.
- Vật liệu lõi dẫn: đồng nguyên chất giúp dẫn điện tốt, giảm sụt áp và ít sinh nhiệt hơn.
- Lớp cách điện: nên có khả năng chịu nhiệt, chống UV, chống ẩm và hạn chế nứt gãy theo thời gian.
- Chuẩn điện áp: dây cần đáp ứng mức điện áp của hệ thống, đặc biệt với chuỗi string điện áp cao.
- Chứng chỉ chất lượng: ưu tiên sản phẩm có tiêu chuẩn rõ ràng, nguồn gốc minh bạch.
- Khả năng chống cháy lan: rất quan trọng khi lắp đặt trên mái nhà hoặc công trình công nghiệp.
Với hệ thống dân dụng, nhiều người chọn dây theo cảm tính. Nhưng với hệ thương mại hoặc dự án có công suất lớn, chỉ cần sai lệch nhỏ trong tiết diện cũng đủ làm tổn hao đáng kể trong nhiều năm vận hành.
Chọn tiết diện dây cáp DC theo công suất và chiều dài
Không có một công thức áp dụng cho mọi hệ thống. Tiết diện dây phải được tính dựa trên công suất, dòng điện, chiều dài tuyến cáp và mức sụt áp cho phép. Tuy vậy, có một nguyên tắc đơn giản: tuyến càng dài thì tiết diện càng lớn để hạn chế tổn hao. Nếu khoảng cách từ dãy pin tới inverter xa, chọn dây tiết diện nhỏ để tiết kiệm ban đầu thường khiến chi phí điện thất thoát tăng về sau.
Trong thực tế, nhiều hệ thống 3kWp đến 10kWp thường dùng dây chuyên dụng có tiết diện phổ biến theo thiết kế kỹ thuật riêng, không nên tự ước lượng bằng mắt. Cách an toàn nhất là để kỹ sư tính toán dựa trên sơ đồ string, dòng ngắn mạch và nhiệt độ môi trường. Nếu bạn đang cân nhắc mở rộng sang các dòng module hiệu suất cao, có thể tham khảo thêm bài Cách chọn tấm pin TOPCon phù hợp nhất để hình dung đồng bộ giữa tấm pin và tuyến dây DC.
Những lỗi thường gặp khi mua dây cáp DC
Một sai lầm phổ biến là mua dây không rõ nguồn gốc vì chênh lệch giá thấp. Loại dây này thường có lõi đồng pha tạp, vỏ cách điện mỏng hoặc khả năng chịu nắng kém. Sau một thời gian ngắn, vỏ dây có thể cứng lại, nứt chân chim hoặc đổi màu. Khi đó, nguy cơ rò điện và suy hao tăng lên rõ rệt.
Lỗi thứ hai là dùng dây điện AC thông thường cho tuyến DC. Bề ngoài có thể tương tự, nhưng tiêu chuẩn chịu hồ quang và điều kiện vận hành không giống nhau. Lỗi thứ ba là bấm đầu cos, đầu nối hoặc đi dây thiếu gọn, tạo điểm tiếp xúc kém và gây phát nhiệt tại các mối nối. Ở nhiều dự án, phần lỗi không nằm ở dây, mà nằm ở khâu thi công thiếu chuẩn.
Gợi ý chọn dây theo từng môi trường lắp đặt
Với mái tôn ở Hà Nội, nhiệt độ bề mặt mái có thể tăng cao vào mùa hè, nên dây cần ưu tiên khả năng chịu nhiệt và chống tia UV tốt. Với mái bằng, tuyến dây thường đi qua máng kỹ thuật hoặc ống bảo vệ nên cần chú ý chống ẩm và chống côn trùng. Nếu dự án nằm ở khu vực ven biển hoặc độ ẩm cao, yêu cầu về lớp vỏ bền với môi trường khắc nghiệt còn quan trọng hơn.
Khi nói tới chất lượng vật tư trong các hệ thống năng lượng và công trình hoàn thiện, nhiều khách hàng cũng quan tâm tới độ đồng đều của vật liệu giữa các dự án. Bạn có thể tham khảo thêm cách các đơn vị khác xây dựng tiêu chuẩn vật tư tại Kinh nghiệm chọn vật liệu chuẩn cho từng không gian để thấy rằng, dù khác ngành, nguyên tắc chọn đúng vật tư ngay từ đầu vẫn rất quan trọng.
Checklist thực tế trước khi chốt mua
- Xác định tổng công suất hệ thống và cấu hình string.
- Đo chiều dài tuyến từ pin đến inverter.
- Tính dòng điện làm việc và mức sụt áp cho phép.
- Kiểm tra tiêu chuẩn chịu nhiệt, chống UV và chống cháy lan.
- Ưu tiên dây có nguồn gốc rõ ràng, tem nhãn đầy đủ.

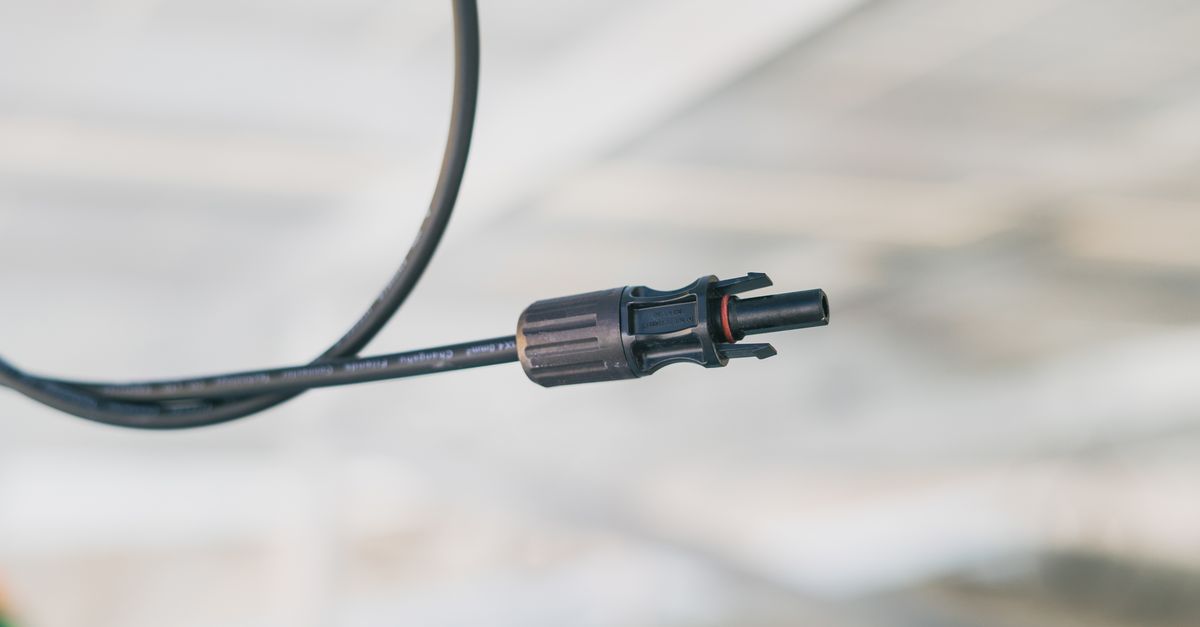

- Đồng bộ dây với đầu nối MC4, cầu chì và thiết bị bảo vệ.
- Yêu cầu đơn vị thi công mô tả rõ phương án đi dây và bảo vệ cơ học.
Với các dự án ở nhiều tỉnh thành, tiêu chuẩn kỹ thuật nên thống nhất từ khâu vật tư đến nghiệm thu. Điều này đặc biệt cần thiết khi hệ thống được triển khai cùng quy mô tại nhiều cơ sở, tương tự cách các đơn vị trong mạng lưới Bảo Duy Ninh Bình hay Bảo Duy Nha Trang thường tiêu chuẩn hóa quy trình để dễ quản lý chất lượng.
Khi nào nên nhờ kỹ sư kiểm tra lại dây cáp DC?
Bạn nên nhờ kiểm tra lại nếu hệ thống có dấu hiệu nóng bất thường tại đầu nối, inverter báo lỗi điện áp đầu vào, sản lượng giảm không rõ nguyên nhân, hoặc vỏ dây bị lão hóa sớm. Với hệ thống đã vận hành trên 2 năm, việc kiểm tra định kỳ tuyến DC giúp phát hiện sớm điểm tiếp xúc kém và nguy cơ suy giảm cách điện.
Nếu bạn đang lập kế hoạch cho một hệ điện mặt trời mới, việc chọn dây nên đi cùng thiết kế tổng thể chứ không tách rời từng hạng mục. Dây tốt, đầu nối tốt, inverter phù hợp và tấm pin đúng cấu hình sẽ tạo thành một hệ thống ổn định lâu dài. Với mục tiêu vận hành bền vững, chọn dây cáp DC đúng chuẩn là khoản đầu tư đáng làm ngay từ đầu.
